唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

01 背景

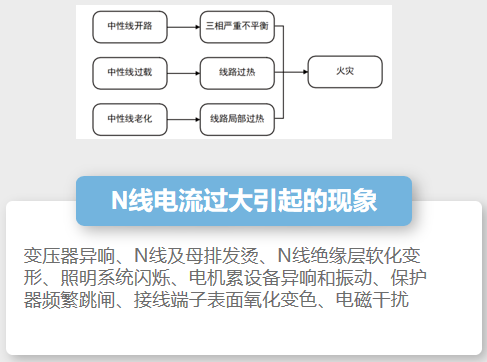

隨著電力電子類設備在社會中的使用范圍越來越大，在各種工業，商業和民用應用領域中非線性負載的大量使用以及三相不平衡等問題的存在會導致中性線電流過大，容易引起中性線絕緣層老化起火從而引發火災，存在較大的安全隱患。

2025年全國火災防控形勢中，電氣火災依舊是核心威脅，中性線電流過大引發的隱患在數字化用電場景下更顯突出，治理緊迫性持續升級。

應急管理部相關數據顯示，近年電氣線路過載、短路引發的火災始終居高不下，其中中性線過熱是重要誘因之一。這一態勢與2021年“電氣線路占電氣火災起火源60%以上”的特點一脈相承，且隱患更趨復雜。隨著變頻器、LED照明等非線性設備普及，3次及倍數次諧波在中性線疊加，使其電流最高可達相線的1.73倍，遠超傳統線徑承載能力，導致絕緣層高溫碳化。

更關鍵的是，最新版《低壓配電設計規范》已明確要求對諧波高發場所的中性線實施專項治理，合規壓力進一步加大。無論是商業樓宇的諧波疊加，還是居住場景的三相不平衡，都持續放大中性線風險。因此，2025年中性線電流治理仍是電氣安全防護的重中之重，需通過專業設備精準管控，筑牢火災防線。

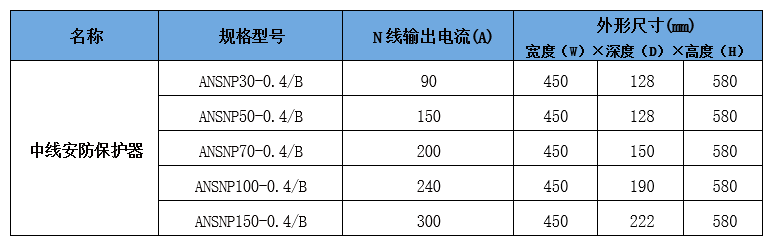

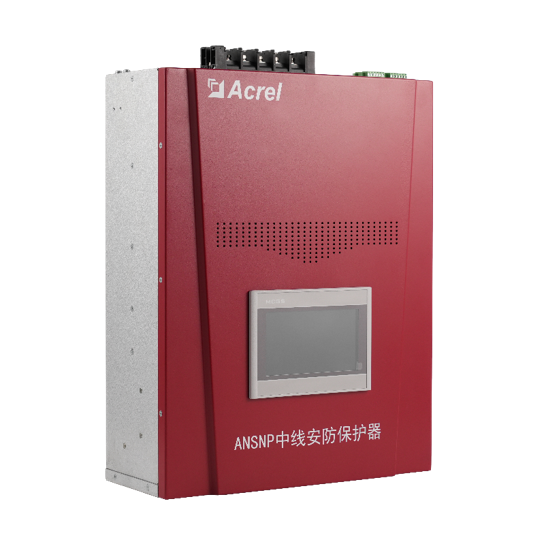

02 產品外觀及尺寸

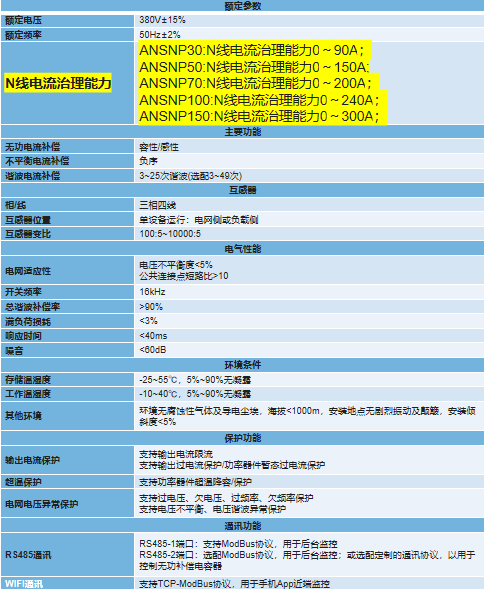

03 技術參數

04 功能用途

1.對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

2.末端配電系統智能穩壓功能，漏電檢測，溫度檢測；

3.實現系統N線電流治理，同時具備諧波電流、無功功率、雜散，電流、系統電流突變，諧波電流突變的抑制功能；

4.系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本。

5.無線數據傳輸功能及手機APP交互功能。

05 應用案例

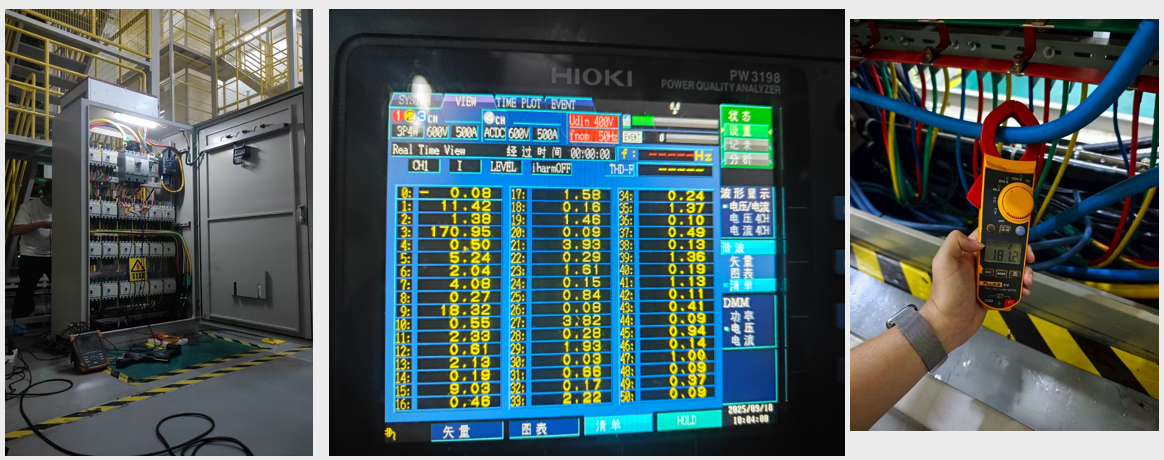

泰州某新能源公司，前期由于末端配電箱N(xiāo)線電流過大，導致配電室N排燒壞，發生電氣火災事故，現場末端配電箱12臺，對其進行終端電氣綜合治理。

效果：通過ANSNP150設備現場治理以后，N線電流從治理前的181A降低到治理后的8A左右，三相電流不平衡和其他次諧波（5次/7次/11次和13次諧波）問題也被治理掉，N線的補償率95.58%，滿足預期的治理效果。

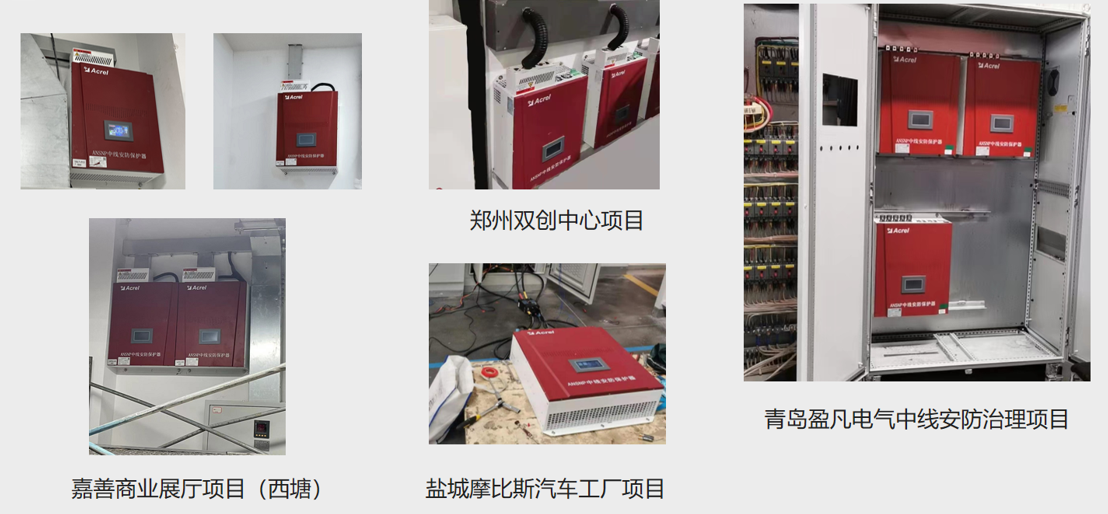

多個項目均有涉及
