唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

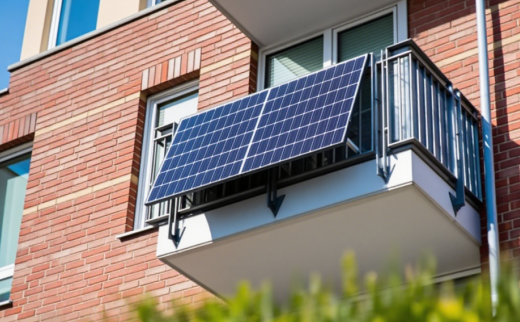

 隨著“全民光伏”時代的到來，陽臺光伏發電系統正逐漸成為城市綠色能源的新寵。相比屋頂光伏，陽臺光伏更靈活、安裝簡便、投資小、回報快。然而，這類系統往往直接并入居民配電網絡中，一旦出現電力反送入電網的“逆流”問題，既可能引發電表計量混亂，也會帶來安全隱患。

如何監測發電與用電，實現防逆流控制，成為陽臺光伏系統建設中的關鍵環節。

陽臺光伏為什么需要防逆流？

陽臺光伏系統在白天可能會產生超過家庭實時用電量的電力，這部分“多余”的電如果回送電網，就會形成逆流。對于非并網許可的小型戶用系統來說，這不僅違反電力管理規定，還可能導致電網安全隱患，如電壓波動、誤計量等。

因此，防逆流的核心目標就是：讓發的電只供自己家用，不外送。

ADL-N系列電能表：防逆流控制的核心測量單元

ADL系列導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新 能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電 力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實 現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

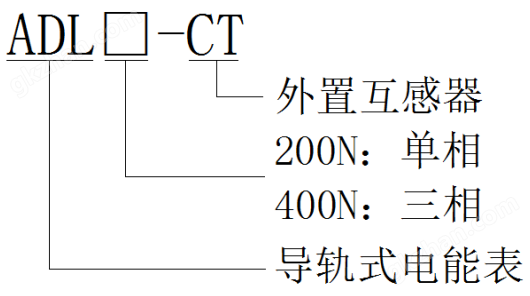

型號說明

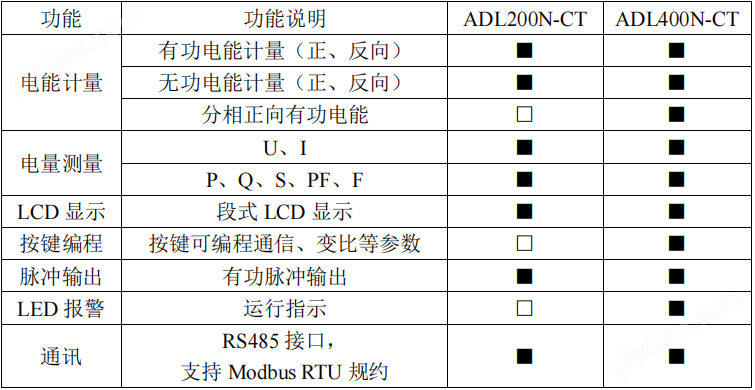

功能列表

技術參數

功能簡介

雙向計量，識別逆流方向

可同時計量正、反向有功電能，實現對電能流動方向的實時監測，幫助逆變器或EMS系統快速識別“電力是否在外送”。

高速響應，實時防逆流控制

電壓、電流、功率采樣響應時間≤100ms，電能更新周期≤1s，可滿足陽臺微逆系統“秒級調節”的需求。

RS485通信+ModbusRTU協議

支持與逆變器、能量管理系統（EMS）通訊，通過功率數據實時調節逆變輸出，實現“即發即用、零外送”的運行策略。

精度高，環境適應性強

采用B級精度有功計量、-40℃~+70℃寬溫運行、抗電磁干擾性能達工業Ⅳ級標準，確保戶外或陽臺環境下穩定工作。

安裝靈活，維護便捷

采用外置互感器設計，不需拆主線，導軌式結構便于家庭配電箱內安裝，非常適合小型陽臺光伏項目。

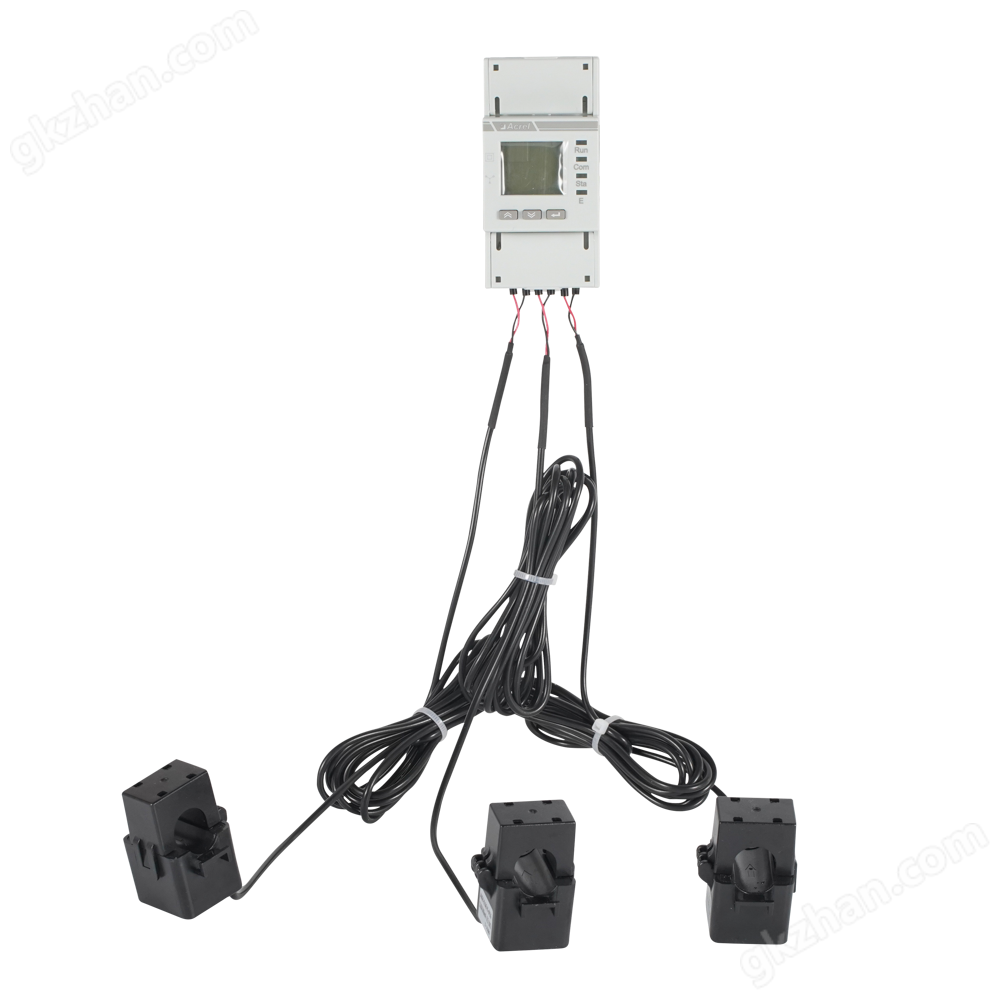

設備規格

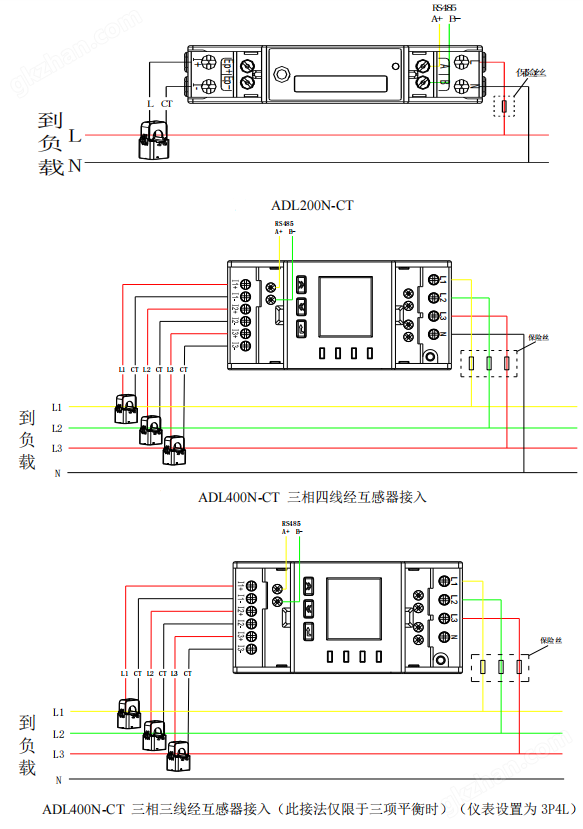

接線示意圖

如何在陽臺光伏系統中實現防逆流？

典型應用方案如下：

①電能表安裝在家庭進線端，實時檢測家中總功率與方向；

②電能表通過RS485與逆變器通信，當檢測到反向功率（即發電大于用電）時，逆變器自動限功率輸出；

③系統維持“發電≤負載”，實現零逆流運行。

這一機制使陽臺光伏既能自發自用，又符合電網接入安全要求。

在多個居民陽臺光伏改造項目中，搭配ADL200N-CT單相電能表后，用戶可清晰查看日用電/發電量數據，系統通過Modbus實時反饋給逆變器，實現“動態限發”，杜絕逆流。實踐證明，該方案運行穩定、響應迅速、安裝簡單，廣受用戶好評。

結語

陽臺光伏正在成為家庭能源革命的新趨勢，而安科瑞ADL-N系列智能電能表，正以計量與實時通信的技術優勢，為每一戶陽臺光伏用戶提供可靠的“防逆流”守護。

讓綠色能源真正做到“自發自用、綠色安全”，讓陽臺成為家庭能源的“小電站”。
