唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

導軌式防逆流電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

導軌式防逆流電能表

　　導軌式防逆流電能表特點

　　● 體積小巧;

　　● 外置互感器安裝，安裝方便;

　　● 響應速度≤100ms(滿足新能源行業對響應速度的高要求);

　　● 認證齊全(UL認證，MID認證，CE認證);

　　● 性價比高。

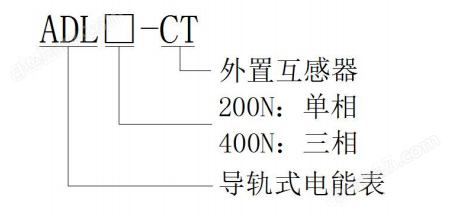

型號說明

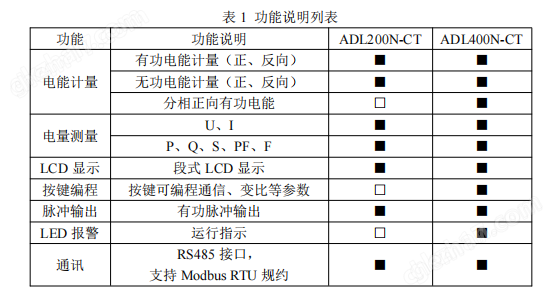

功能列表

ADL200N-CT/D10戶用儲能單相電能表

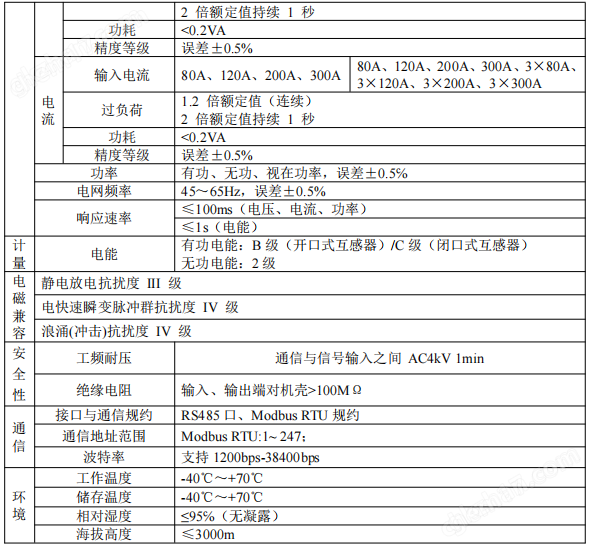

技術參數

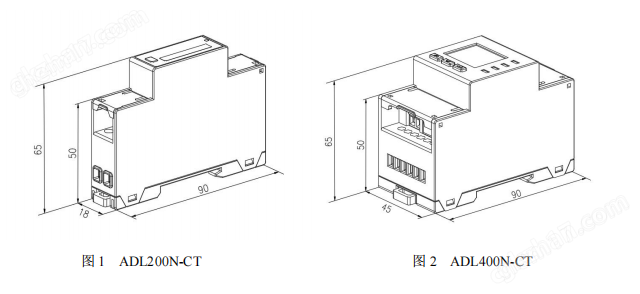

外形尺寸

接線與安裝

能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、頻率。其中電壓U保留1位小數，頻率F保留2位小數，電流I保留2位小數，功率P保留3位小數。

應用場景

導軌式防逆流電能表技術特點

1. 高精度與寬量程

   • 采用專用計量芯片（如RN8302B、ADE7758），在5%~120%額定電流范圍內保持高精度計量，避免小負載時計量失準。

   • 支持寬電壓輸入（如85V~265V），適應電網電壓波動。

2. 抗干擾能力強

   • 針對分布式發電場景中的諧波干擾（如逆變器輸出），采用電磁兼容（EMC）設計，通過IEC 61000-4系列標準測試。

   • 硬件隔離電路防止雷擊或靜電損壞電表內部元件。

3. 模塊化與可擴展性

   • 硬件接口標準化，支持外接電流互感器（CT）、電壓互感器（PT）以適應不同規格線路。

   • 軟件功能可定制（如增加諧波分析、電能質量監測模塊），滿足差異化需求。
